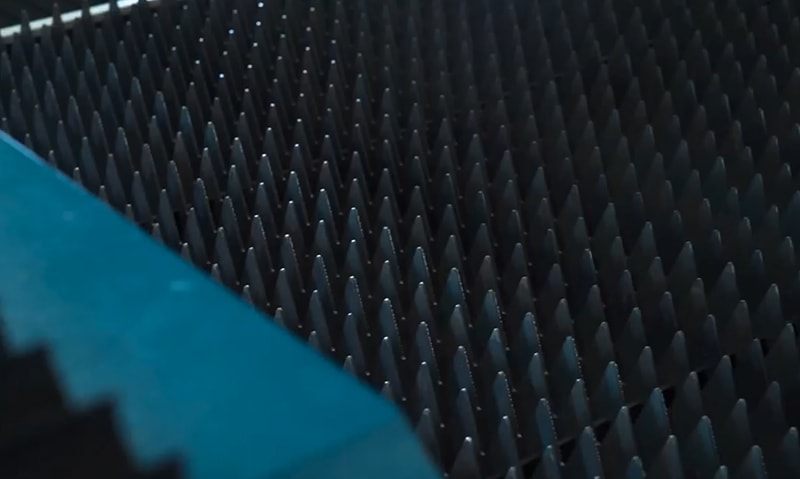

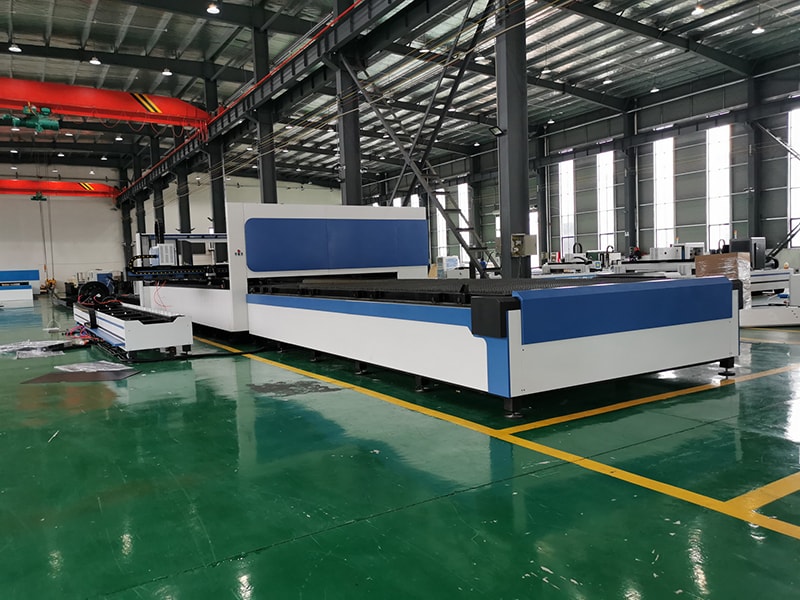

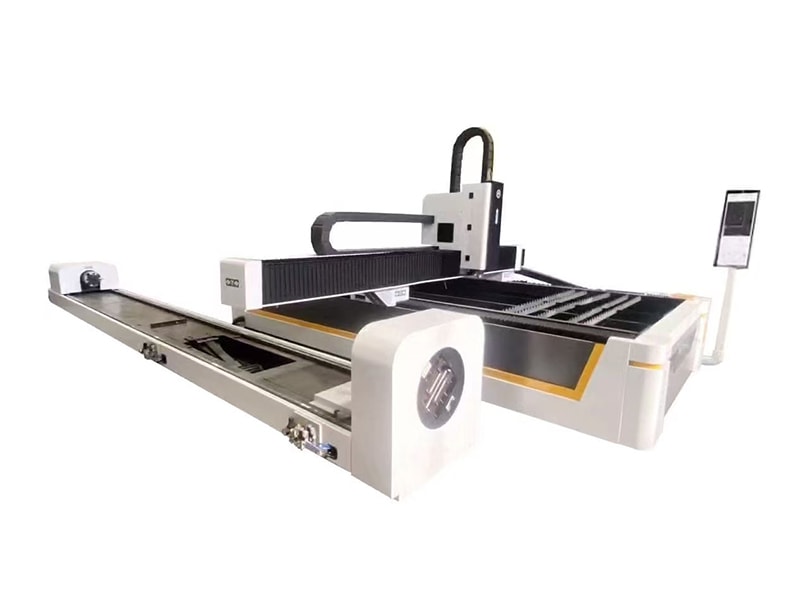

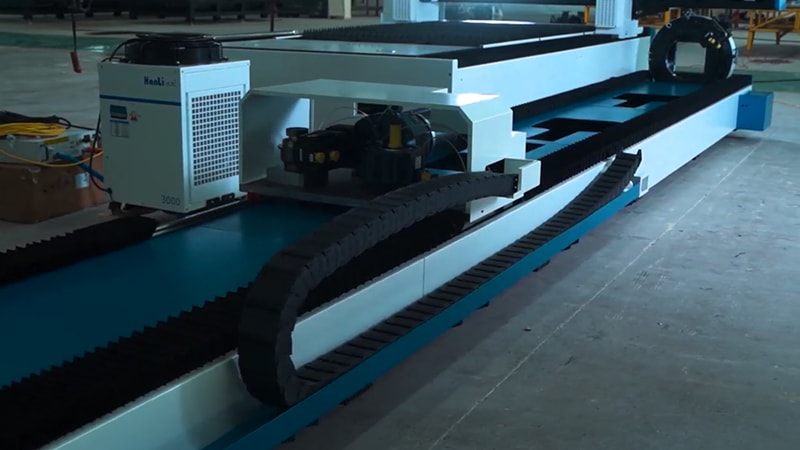

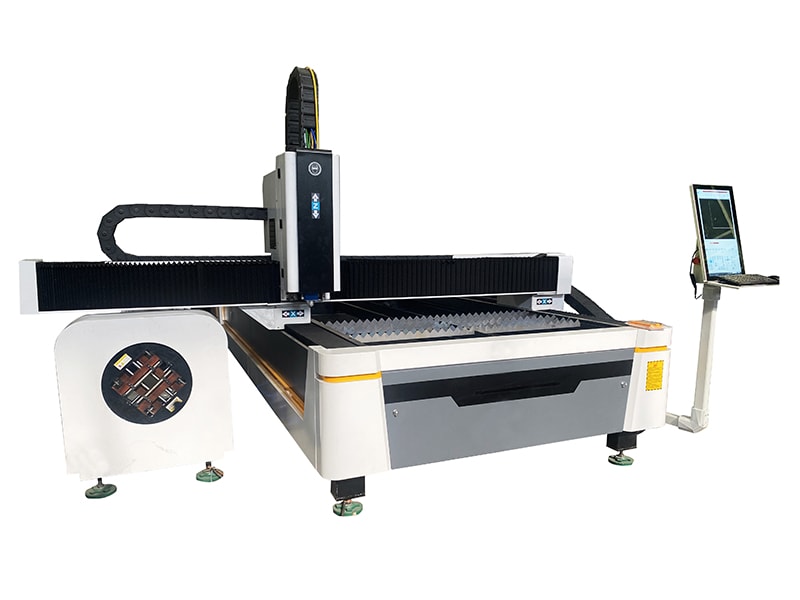

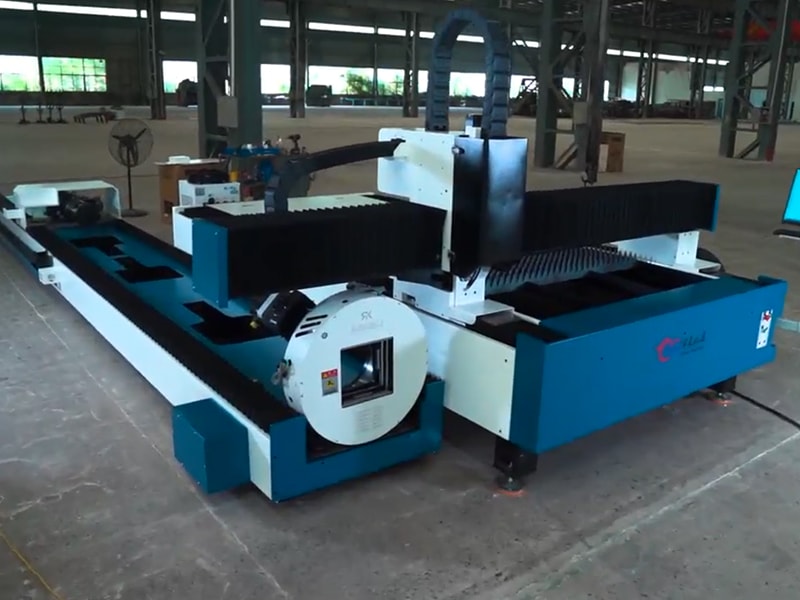

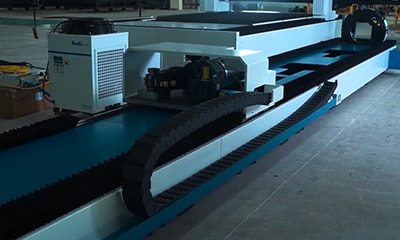

Волоконный лазерный станок от Huaxia объединяет рабочий стол для резки листового металла и патронную систему для обработки труб в рамках одного оборудования. Машина оснащена единым лазерным источником, водяным чиллером и системой ЧПУ, обеспечивающими высокоточную резку металлических листов, труб и профилей.
Мощность лазера
3000–20000 Вт
Рабочая зона резки листового металла (X×Y)
3000×1500 мм
Макс. диаметр трубы
Ø320 мм
Точность позиционирования (X/Y)
±0.05 мм
Макс. скорость холостого перемещения
140 м/мин
Сертификация
CE
Волоконный лазерный станок предназначен для обработки широкого спектра металлов, включая углеродистую и нержавеющую сталь, а также алюминий. Оборудование с высокой точностью выполняет резку металлических листов, труб и профилей, в том числе квадратных, круглых и шестигранных труб.

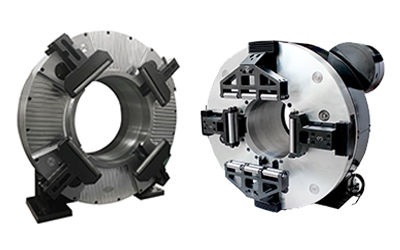

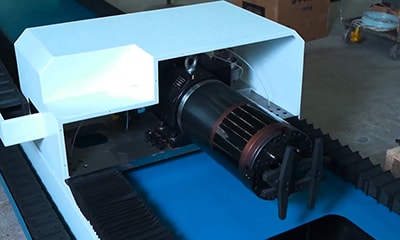

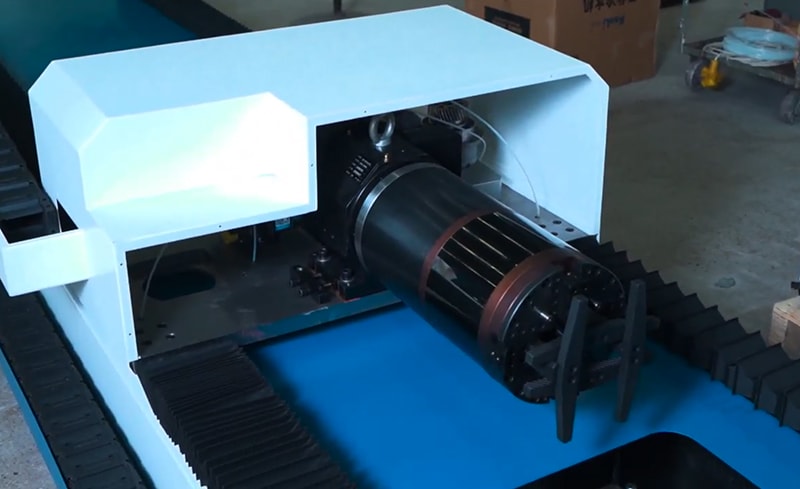

Станок оснащен двумя патронами: передний патрон отвечает за точное позиционирование, а задний за подачу и зажим трубы. Согласованная работа двух патронов позволяет надежно фиксировать трубу с обоих концов.
Кулачки патронов изготовлены из закаленной стали, самоцентрирующаяся конструкция обеспечивает равномерное усилие зажима, а пневматический привод быстрое раскрытие и закрытие патронов.
Лазерная режущая головка с автоматической фокусировкой оснащена встроенной коллимирующей линзой, фокусирующей линзой, защитным стеклом и системой контроля температуры. Автоматическая регулировка фокуса позволяет поддерживать оптимальное положение фокальной точки при обработке труб различного диаметра.

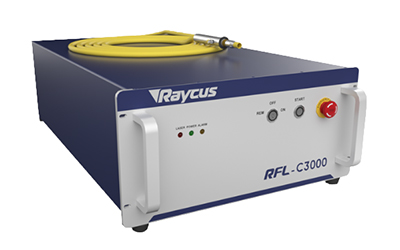

Система волоконного лазера состоит из источника накачки, резонатора, активного оптического волокна и выходного разъема QBH. Имеет модульную конструкцию, что упрощает техническое обслуживание.
В электрическом шкафу управления размещены сервоприводы, плата управления движением, автоматические выключатели и импульсный источник питания. Компоновка шкафа обеспечивает эффективный отвод тепла от основных компонентов.

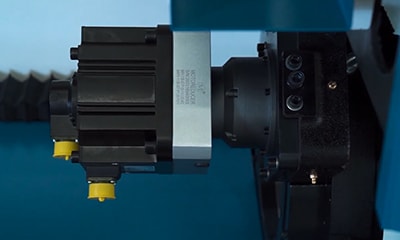

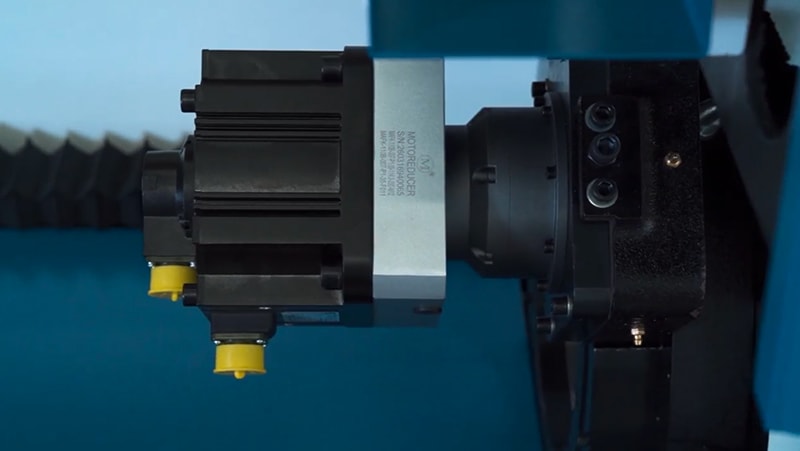

Станина оснащена линейными направляющими и реечной передачей с косозубой зубчатой рейкой, что обеспечивает высокую скорость перемещения осей и точность позиционирования.
В труборезе установлена система ЧПУ от BOCHU серии FSCUT со встроенной библиотекой профилей труб, функциями автоматической раскладки деталей и библиотекой технологических параметров. Система позволяет предварительно просматривать траекторию резки.
Специальные датчики измеряют фактическую длину трубы, а патроны автоматически центрируют ее перед резкой.
Система автоматически подает жидкое смазочное масло к направляющим и приводным зубчатым передачам через заданные интервалы времени в установленном количестве.
Система аспирации с отрицательным давлением автоматически удаляет пыль с внутренней поверхности труб и зоны резки.
Несколько труб предварительно размещаются в загрузочном устройстве, после чего система автоматически выполняет их сортировку и подачу без участия оператора.
Связка труб целиком помещается в загрузочное устройство, после чего система автоматически выполняет сортировку и подачу.
Опорные ролики с сервоприводом перемещаются вслед за режущей головкой, предотвращая провисание и деформацию длинных труб.
После резки готовые детали автоматически поступают на приемный лоток, а затем по откидной направляющей перемещаются в сборочную тележку.
Автоматическая вертикальная система хранения труб поддерживает непрерывную выгрузку и хранение материала, позволяя организовать круглосуточное производство.
Система позволяет автоматически выполнять обход среднего и заднего патронов при резке длинных труб, сокращая длину остатка заготовки и сводя к минимуму потери материала.
