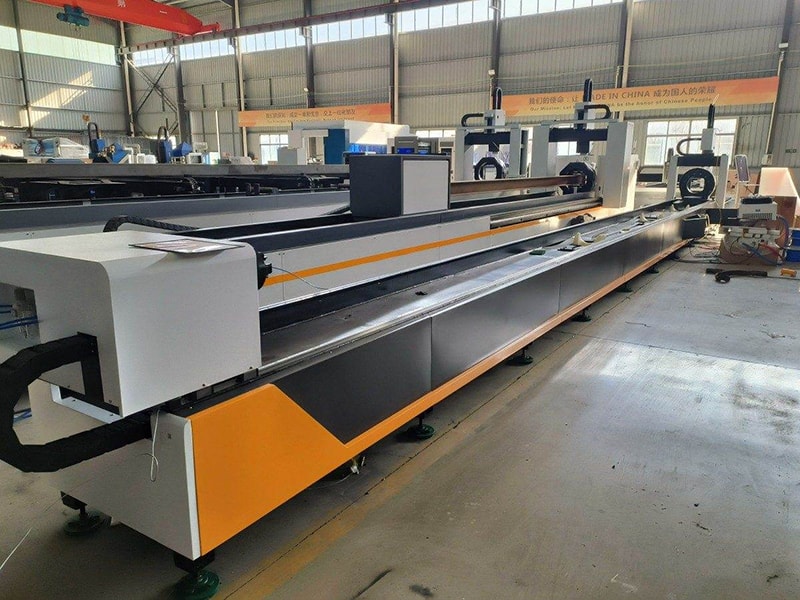

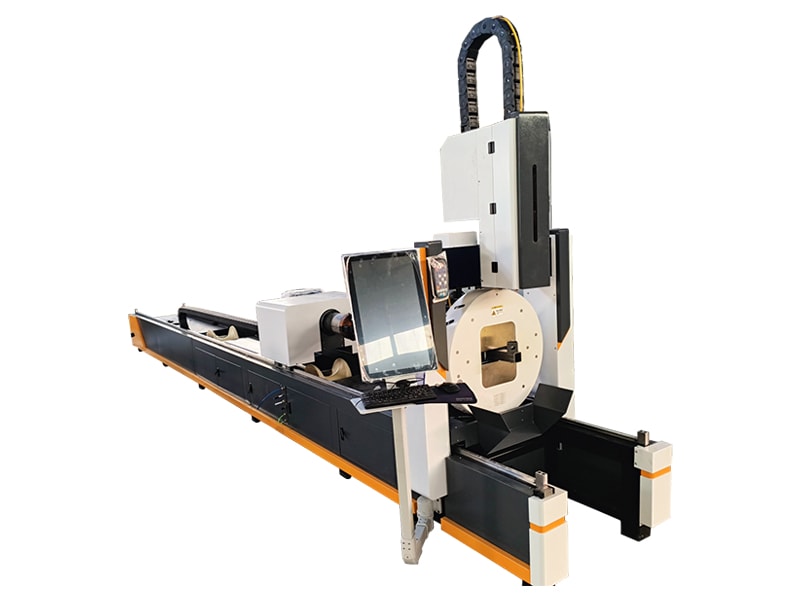

Лазерный труборез с ЧПУ – это специализированный станок для высокоточной обработки трубного и профильного проката с использованием сфокусированного лазерного луча. В состав системы входят станина, направляющие, передний и задний патроны, а также лазерная режущая головка.
Оборудование позволяет выполнять резку в размер, прорезание отверстий, пазов и выемок, резку по линиям пересечения труб и обработку профилей сложной формы. Отдельные модели также поддерживают резку со скосом кромки, обнаружение сварных швов и автоматическую загрузку и выгрузку материала.
За счет точного позиционирования лазерного луча в пределах ±0.02 мм труборез позволяет получать чистые и ровные срезы с минимальным количеством заусенцев. Благодаря высокому качеству реза и минимальному количеству заусенцев сокращается потребность в дополнительных операциях механической обработки, что увеличивает скорость всех производственных процессов. Лазерный труборез также подходит для производства металлической мебели, обработки труб и изготовления других металлических конструкционных элементов
Мощность лазера
3000–20000 Вт
Мощность лазера
3000–20000 Вт
Длина резания
6500 мм
Макс. диаметр трубы
Ø240 мм
Волоконный лазерный труборез с ЧПУ предназначен для резки широкого спектра металлов, включая углеродистую и нержавеющую сталь, алюминий и алюминиевые сплавы, медь, латунь и оцинкованную сталь. Оборудование подходит для высокоточной резки круглых, квадратных, прямоугольных, овальных и шестигранных труб, а также фасонного металлопроката, включая двутавровые балки, уголки и швеллеры.

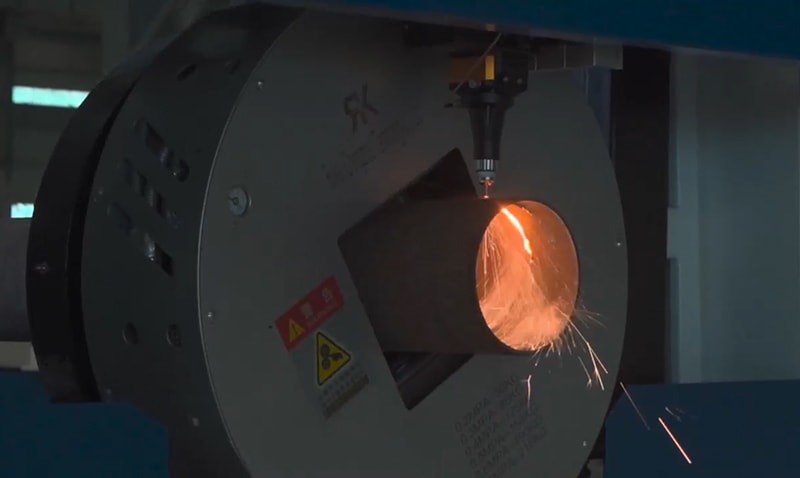

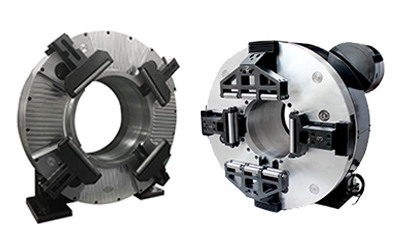

Станок оснащен двумя патронами: передний патрон отвечает за точное позиционирование, а задний за подачу и зажим трубы. Согласованная работа двух патронов позволяет надежно фиксировать трубу с обоих концов.

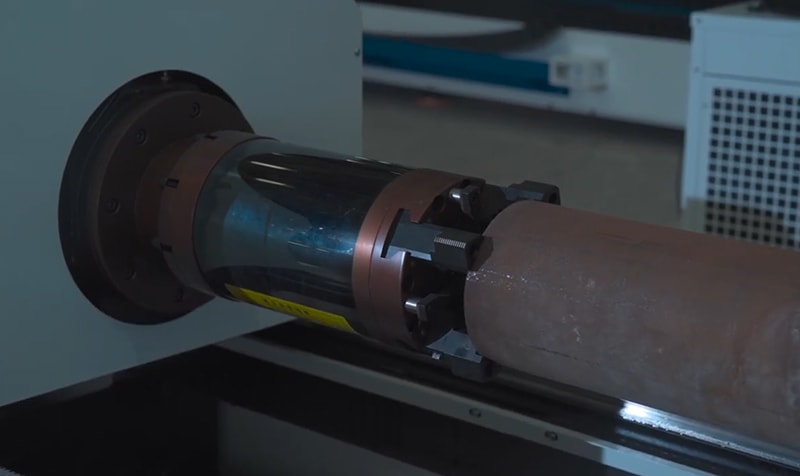

Кулачки патронов изготовлены из закаленной стали, самоцентрирующаяся конструкция обеспечивает равномерное усилие зажима, а пневматический привод быстрое раскрытие и закрытие патронов.

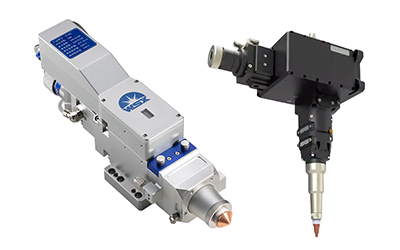

Лазерная режущая головка с автоматической фокусировкой оснащена встроенной коллимирующей линзой, фокусирующей линзой, защитным стеклом и системой контроля температуры. Автоматическая регулировка фокуса позволяет поддерживать оптимальное положение фокальной точки при обработке труб различного диаметра.

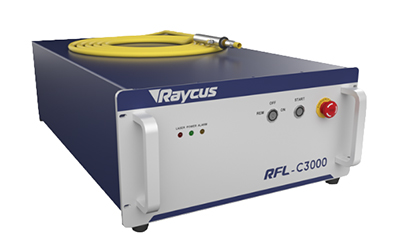

Система волоконного лазера состоит из источника накачки, резонатора, активного оптического волокна и выходного разъема QBH. Имеет модульную конструкцию, что упрощает техническое обслуживание.

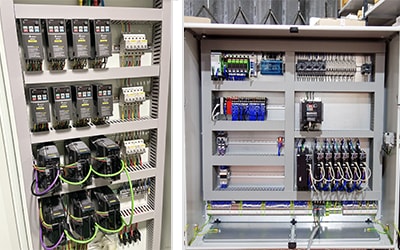

В электрическом шкафу управления размещены сервоприводы, плата управления движением, автоматические выключатели и импульсный источник питания. Компоновка шкафа обеспечивает эффективный отвод тепла от основных компонентов.

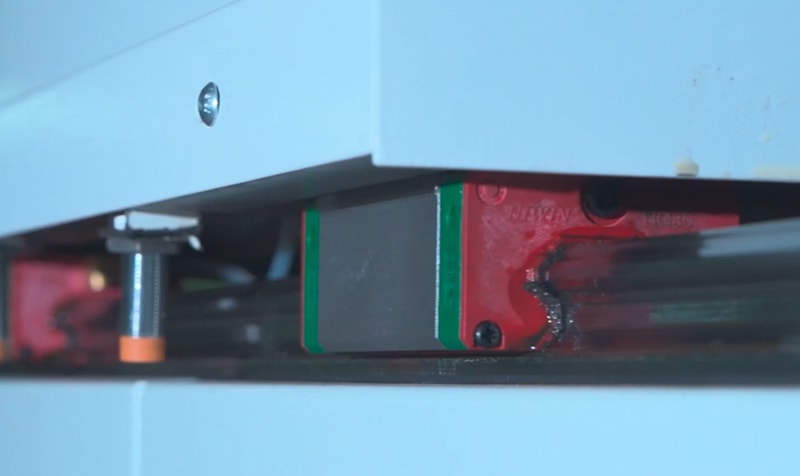

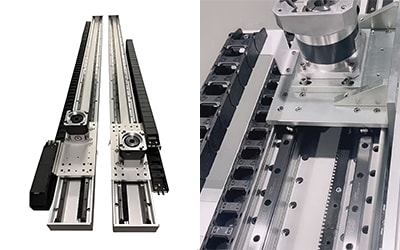

Станина оснащена линейными направляющими и реечной передачей с косозубой зубчатой рейкой, что обеспечивает высокую скорость перемещения осей и точность позиционирования.

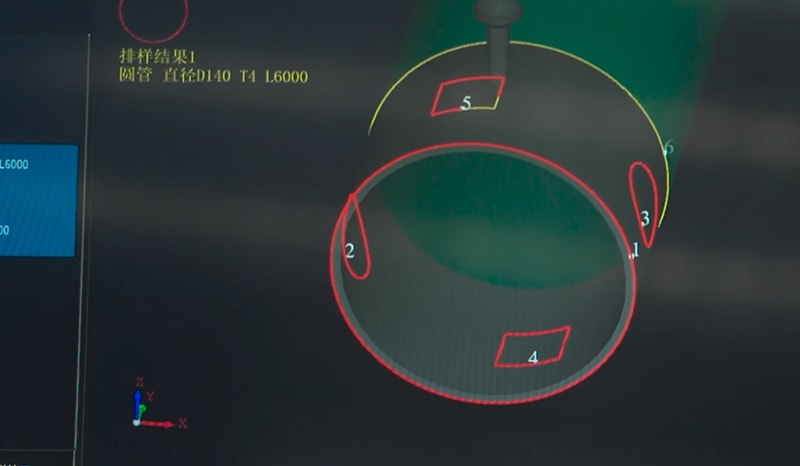

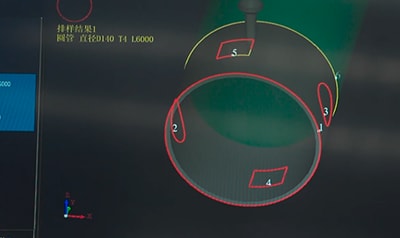

В труборезе установлена система ЧПУ от BOCHU серии FSCUT со встроенной библиотекой профилей труб, функциями автоматической раскладки деталей и библиотекой технологических параметров. Система позволяет предварительно просматривать траекторию резки.
Специальные датчики измеряют фактическую длину трубы, а патроны автоматически центрируют ее перед резкой.
Система автоматически подает жидкое смазочное масло к направляющим и приводным зубчатым передачам через заданные интервалы времени в установленном количестве.
Система аспирации с отрицательным давлением автоматически удаляет пыль с внутренней поверхности труб и зоны резки.
Несколько труб предварительно размещаются в загрузочном устройстве, после чего система автоматически выполняет их сортировку и подачу без участия оператора.
Связка труб целиком помещается в загрузочное устройство, после чего система автоматически выполняет сортировку и подачу.
Опорные ролики с сервоприводом перемещаются вслед за режущей головкой, предотвращая провисание и деформацию длинных труб.
После резки готовые детали автоматически поступают на приемный лоток, а затем по откидной направляющей перемещаются в сборочную тележку.
Автоматическая вертикальная система хранения труб поддерживает непрерывную выгрузку и хранение материала, позволяя организовать круглосуточное производство.
Система позволяет автоматически выполнять обход среднего и заднего патронов при резке длинных труб, сокращая длину остатка заготовки и сводя к минимуму потери материала.
